ダウンライト２

この前取り付けたダウンライトが重宝するので、ベッド脇にも付けようというものです。

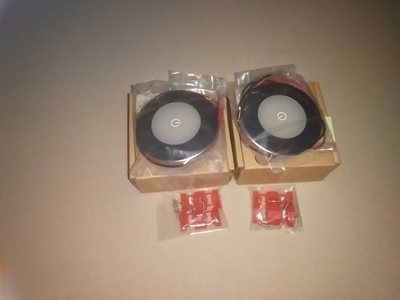

この前と同じダウンライトを（株）キャンピングカー広島にて購入。
前回同様明るさ３段切替の電球色・白色兼用型タイプです。

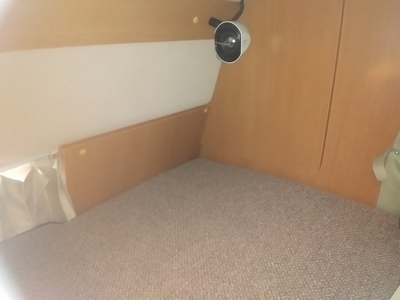

ベッド上段。後ろの壁はトイレの間仕切りになっているので、穴を空けると配線がトイレ側になってしまうので却下。
少々低いですが、横の木板に取り付けられないか検証です。

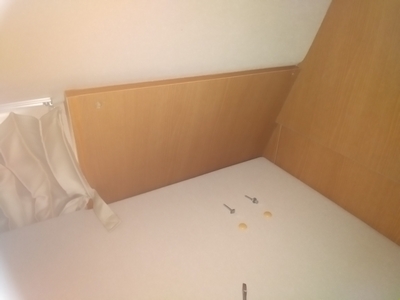

木ネジを外してみました。
ここは元々窓だったのを二段ベッド化したときに塞がれた部分です。

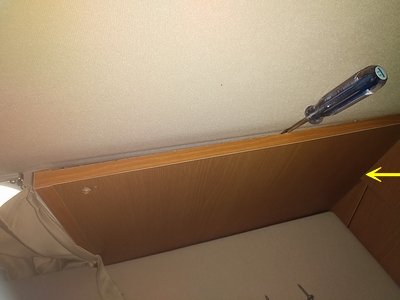

マイナスドライバーでこじ開けようとするも、右の板（正確にはトイレ側に後から付けた板）が抑え込んでいるようでした。

その板はトイレ側から固定されているようです。

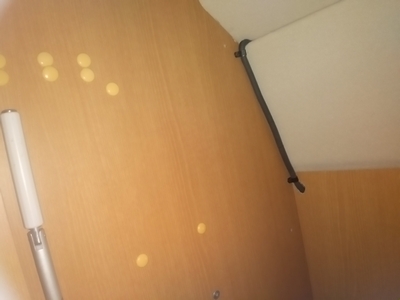

やたらキャップが多いですが、簡易二段ベッドにしてもらったときの支柱をここに仕舞うようになっていたので、そのネジ穴隠しです。

たぶんこれだろ、と思う木ネジをトイレ側から外すと、板が外れました。

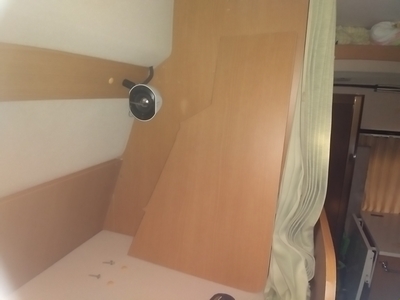

この板は何のためかというと、元々ここにはテレビが付いていたのとオーバーヘッド収納があったため、二段ベッド化で外されて穴だらけになっていたのを隠すためのものです。

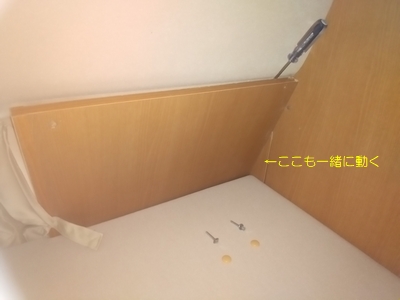

再びこじ開けようとするも、今度はその奥の板が一緒に動いてしまいます。
ここの窓は元々スライドできる窓で手を突っ込んで操作できるようになっていたので、それを覆うため複雑な形状をしているようです。
要は配線が通れば良いだけなので無理に外さず作業することにしました。

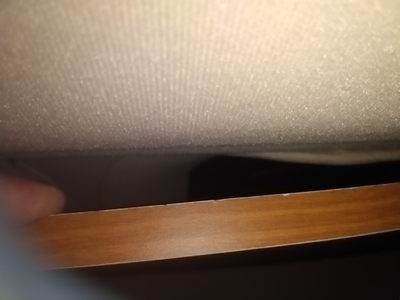

隙間から覗いてみると、窓はスモーク処理がされていますが、ここなら干渉物がないので大丈夫そうです。

さて、次に電源をどこから確保するか？の検証です。

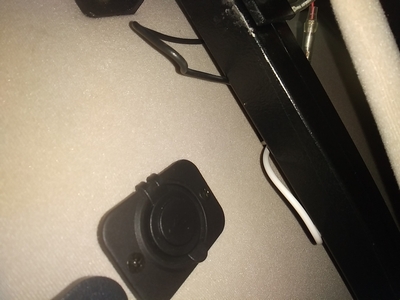

前回はこのすぐ下に取り付けたので、この裏から取りましたが・・・。

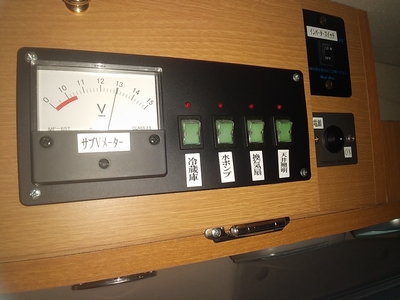

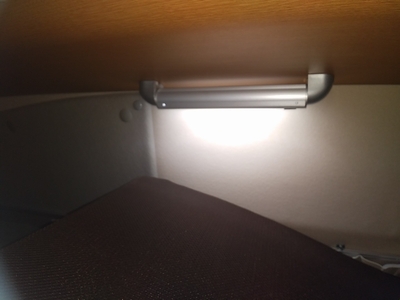

ベッド側のライトを付けてみて気づいたのですが、先ほどのスイッチを切っていても、ここは点灯します。
一つ前の写真をよくよく見ると「天井照明」とあるので、ベッド側のライトは別から来ているようです。

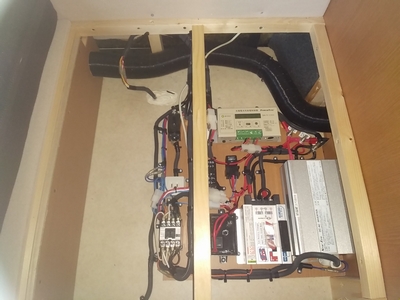

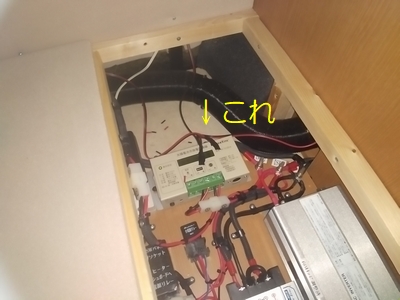

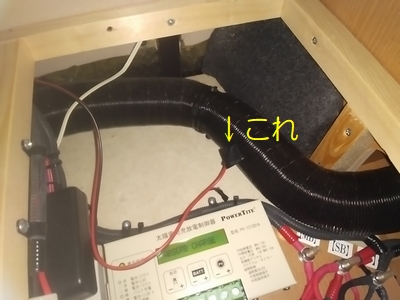

ベッド下段のさらに下にある電源類の集中場所。
たぶんここから配線されているんでしょうけど、電気は仕事でも携わるのでわからなくはないけどソーラーやらサブバッテリーチャージャーがあるので 結構複雑だし綺麗にまとめてあるので、あんまりここには手を出したくありません。

下段ベッドにも壁に照明が付いているのと後ろの隙間に配線が見えたので、ここから分岐することにしました。

壁（正確にはベッド脇の柱隠し）のビスを外して開いてみると、やはり車体から出た黒白のコードが照明の赤白に繋がっています。

電源分岐の目途がたったので、赤黒の配線コードを照明から電源集中部まで遠し、万一のため電源分岐の前に赤と黒のコードの先端を絶縁テープで保護します。
照明側で接続したときに、反対側の先端が余計な所に触れてショートするのを防ぐためです。

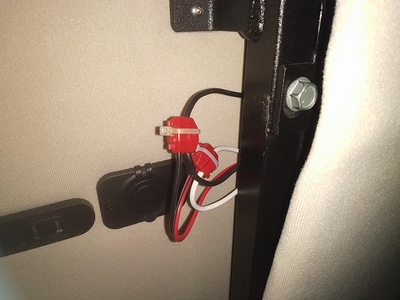

分岐材で電源分岐。インシュロックをしているのはパカッと開くのを防ぐためです。（前回同様）

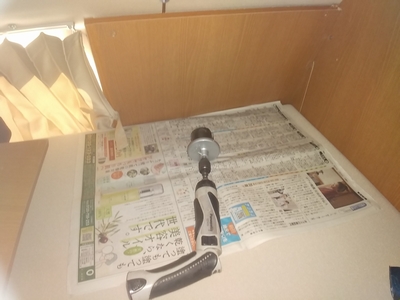

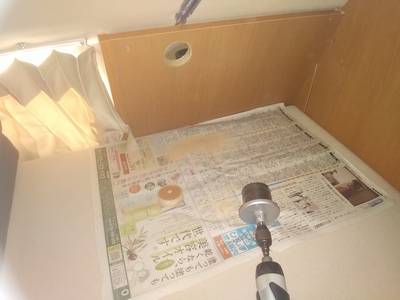

前回と同じく電動ドライバの先にφ51mmのホールソーを取り付けて開けます。

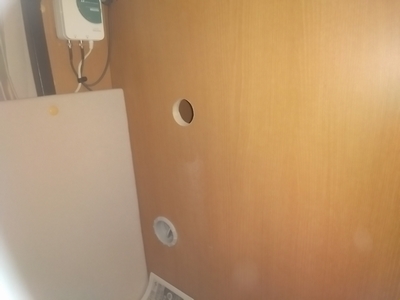

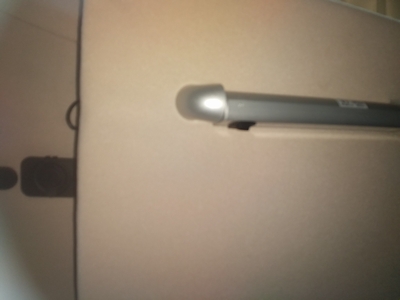

穴開け状況。車体に傷付けないよう念のためドライバーを差し込んで行いました。

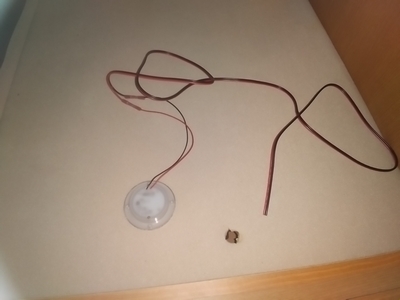

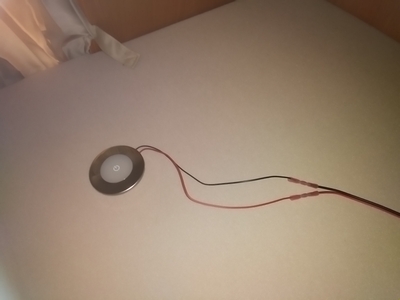

LEDユニットのリード線に赤黒の延長コードを圧着しておきます。

コードから差し込んでベッド下へ通し、ユニットを木ビスで固定します。

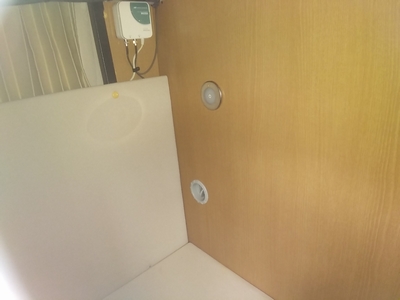

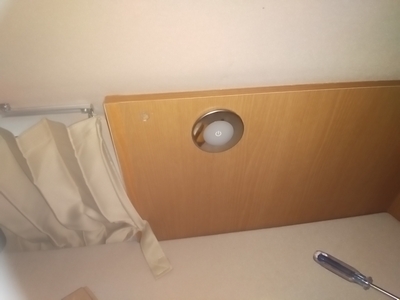

カバーをパチンとはめて取付完了です。

壁板及びトイレ側の覆い板を元に戻し、マットも元に戻しました。

元々下段ベッドは進行方向前側を頭にするつもりだったので既設照明も前に付いているんですが、この前の「うどんオフ」の際、べバスト本体が前側にあるので、カミさんは後ろを頭にして寝ていました。
それに布団があると後ろから入って前を頭にするのは面倒なのと、べバストの吹き出しもこちらを頭にしたほうが操作しやすいので、この際下段も後ろ側に照明を付けることにしました。

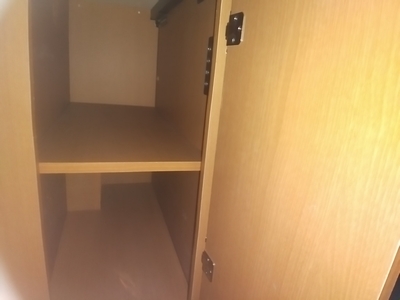

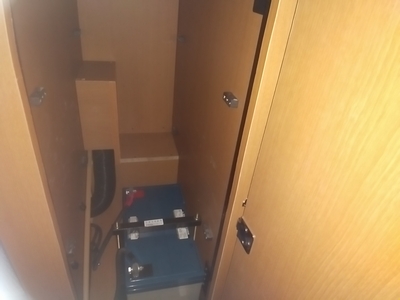

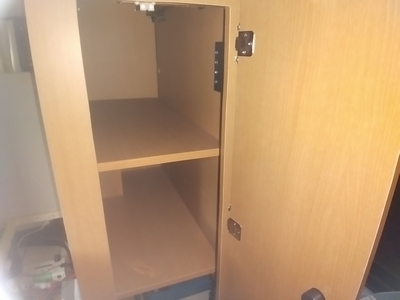

写真はそのベッド脇の収納で、上に寝袋、下に調理器具を入れています。

棚板はバッテリーメンテナンスのため、元々外れるようになっています。

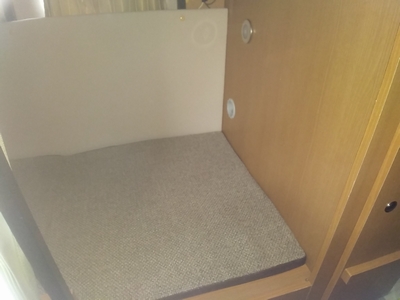

カミさんは寝る前にここの壁にもたれかかって本を読んだり、携帯を弄ったりしていたので少し高めの位置に穴開けしました。

先ほど同様LEDユニットのリード線に延長コードを圧着します。

コードを通し、ユニットを木ビスで固定します。

こちにもカバーをパチンとはめて設置完了です。

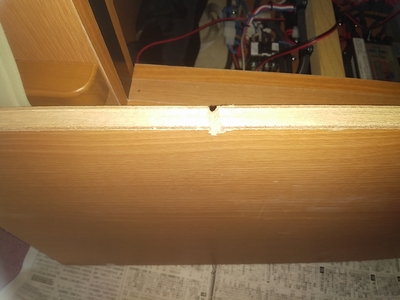

棚板を溝切加工します。
コードを通すためですが、穴を開けて通すと板が外れなくなってしまうためです。

壁際にコードを通し、棚板を元に戻します。

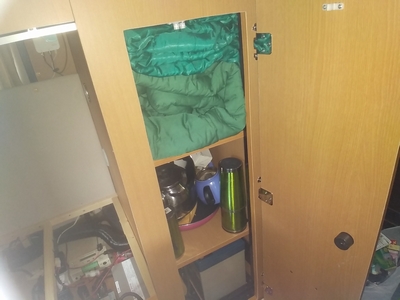

元通り寝袋と調理器具を収納。

電源分岐したコードと２つのLEDのコードを圧着します（保護のため絶縁テープ巻）

これで下段ベッドも元に戻します。

上段ベッドからのコードはベッド支柱の裏側に固定したので、わかりません。

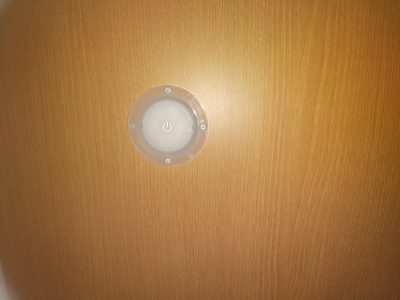

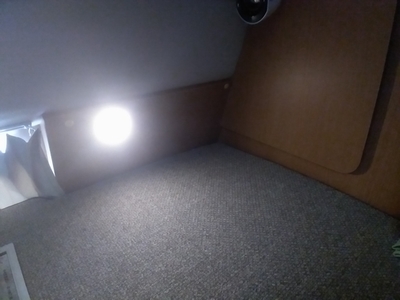

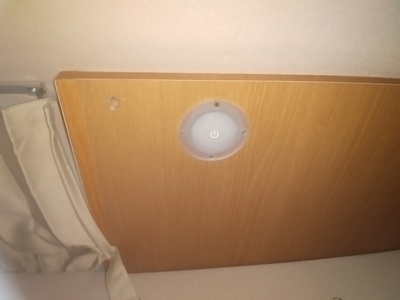

上段の点灯試験。
写真ではわかりにくいですが電球色です。

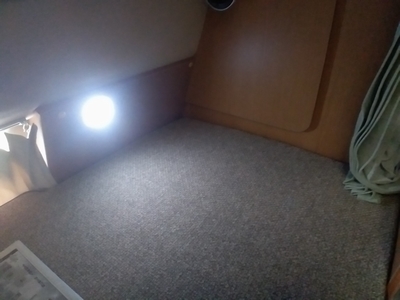

こちらが白色（上と比較するとわかりやすいかも）

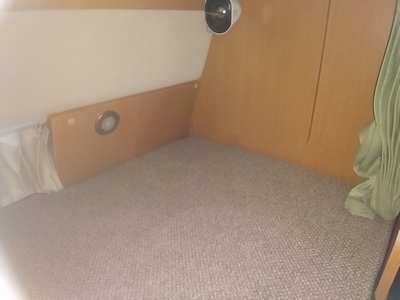

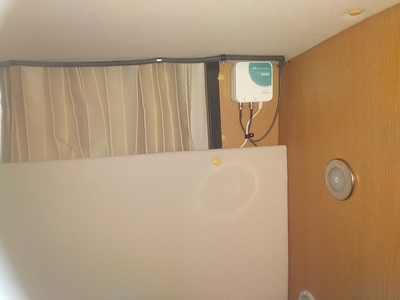

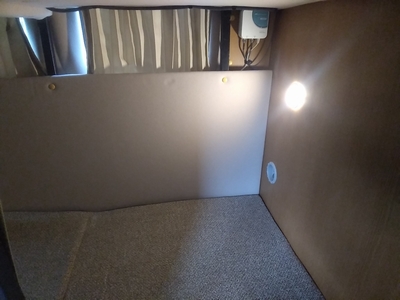

下段側の点灯状態。

上下段ともカーテンを閉めてプライベートが保てるようにしているので、何かと重宝しそうです。
